污水處理填料的種類有很多種，我們要根據污水的不同成分選擇合適的填料來處理。對于難降解高濃度的污水我們選擇鐵碳填料來處理，今天我們皓泉就來講解下鐵碳填料在我國的發(fā)展歷程。微電解工藝是利用金屬腐蝕原理，形成原電池對廢水進行處理的良好工藝，又稱為內電解法、零價鐵法、鐵屑過濾法、鐵碳法。該工藝具有適用范圍廣、工藝簡單、處理效果好等特點，己成功應用于印染、電鍍、制藥、造紙、石油化工等廢水的處理。
目前隨著鐵碳微電解技術的發(fā)展，國內外學者不斷地改進鐵碳微電解工藝，而微電解工藝是基于材料和設備，材料是其根本，本文從鐵碳微電解材料的演變過程介紹目前微電解材料的研究狀況。
鐵碳微電解填料的演變
1.1一代鐵碳微電解填料
剛開始用微電解處理廢水，使用的基本都是鑄鐵毛坯切削過程中的粉末狀下腳料，即鑄鐵屑或鐵刨花材料，通常將這種材料稱為一代鐵碳微電解填料。其主要有效成分為鐵元素，在這其中還包括一些少量的元素，例如碳、硅、錳等成分。
一代鐵碳微電解填料雖成本相對較低，但鐵屑中的雜質含量有限，因此導致形成的微電解數量也就比較少，電子密度和傳遞率比較小。微電解填料中鐵的作用還是以還原作用為主，且在實際運行中存在鐵屑結塊、堵塞、填料更換困難等問題，所以對廢水中污染物的降解轉化效率是有限的，有待進一步的探索和改進。
1.2二代鐵碳微電解填料
微電解法在處理過程中多采用鐵炭固定床，但固定床運行一段時間后由于鐵的腐蝕使鐵屑表面生成一層金屬氧化物和氫氧化物膜，致使鐵屑鈍化，易出現結塊和溝流；為了解決以上問題，隨之出現了動態(tài)鐵碳床，主要有攪拌式鐵碳床、滾筒式鐵碳床以及鐵碳流化床等。以滾筒式鐵碳床為例，其原理是把鐵粉和鐵碳按比例裝入滾筒，利用滾筒的轉動帶動鐵粉和鐵碳的轉動，將這種形式的填料稱為二代鐵碳微電解填料。
此類填料針對板結問題在反應設備中加入了攪拌設施，雖對克服板結起到一定作用，但是因為沒有從根源上面克服板結的條件，短期內也會因為旋轉力矩越來愈大而導致電機功率不夠用，再加上設備占地面積大，維護費用較高，致使設備不能正常運轉。
1.3三代鐵碳微電解填料
為了提高微電解填料對廢水的處理效率，人們嘗試利用高溫燒結微孔技術對微電解填料的制備過程進行強化處理，主要通過在鐵粉和鐵碳中加入結合劑（比如黏土），壓制成型，然后無氧燒結成規(guī)整填料，將這種填料稱為三代鐵碳微電解填料。
三代鐵碳微電解填料具有類似活性炭疏松多孔結構，有較大的比表面積，能夠達到增加其吸附性能的效果，防止填料板結堵塞，通過對鐵碳填料進行形狀規(guī)整化處理，再加之高溫燒結微孔技術處理，可明顯提高填料自身的綜合處理性能。雖然基本上解決了板結的問題，但由于加入了比重較大的無效成分（如黏土或膨潤土），反應過程中黏土或膨潤土不會消耗，致使產生的污泥量較大，且填料表面的鐵消耗以后，里面的鐵被黏土包圍，使得反應效果開始有一定程度的下降。
1.4四代鐵碳微電解填料

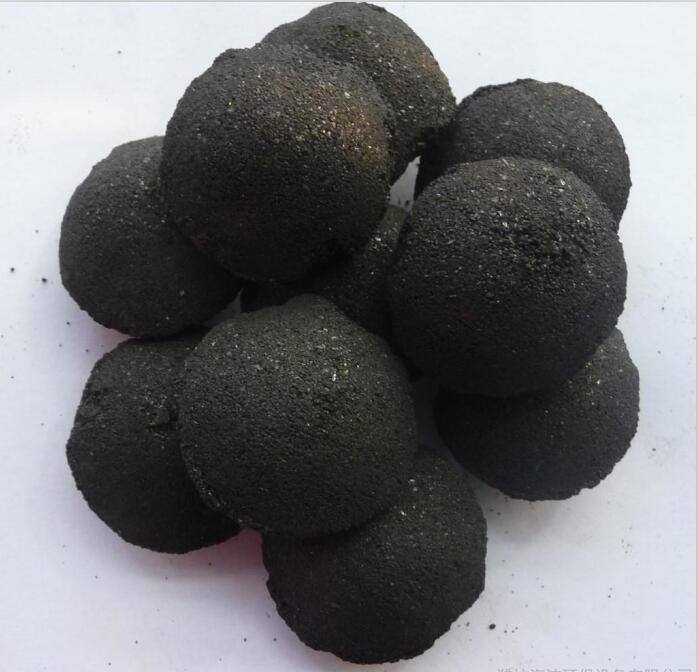

四代鐵碳微電解填料是在三代鐵碳填料的基礎上做了更進一步的改進，幾乎不用其他結合劑（如黏土），只用極細且占比重較大的鐵粉和碳粉，再加以微量元素，壓制成型后無氧燒結即可，其鐵和碳總含量能達到98%以上。
四代鐵碳微電解填料由于將原料制作成極細的粉末，鐵粉、碳粉以及微量元素以恰當的比例充分混合均勻，使其任何地方都均勻分布，當表面的鐵反應析出后，表面的碳隨著構架的松動而剝離表面，即填料永遠保持同等的質量配比。當氧化物附著在極細顆粒的鐵的表面時，其附著力很小，容易通過曝氣或反沖脫落下來，并且由于制備時幾乎不添加任何黏土等惰性成分，確保了填料自身產生的污泥量特別少，此種填料屬于目前新型的鐵碳微電解填料。
