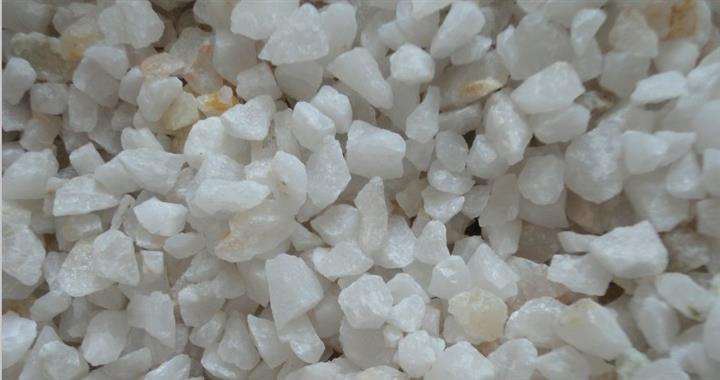

石英砂是重要的工業(yè)礦物原料，廣泛用于濾料、玻璃、陶瓷及耐火材料、冶煉、建筑、化工和機(jī)械、填料、電子等工業(yè)。
1、玻璃工業(yè)用石英砂
石英砂作為玻璃工業(yè)的主要原料，其對石英砂的質(zhì)量要求，主要體現(xiàn)在化學(xué)成分、穩(wěn)定性、粒度組成三個(gè)方面。
2、機(jī)械工業(yè)
鑄造用的石英砂其二氧化硅含量要高，其他成分含量低，便于保證耐火度，故以二氧化硅的含量來作為鑄造用石英砂的主要驗(yàn)收依據(jù)。
鑄鋼用砂：二氧化硅的含量應(yīng)大于97%；
鑄鐵用砂：二氧化硅的含量應(yīng)大于85%；
有色合金鑄造用砂：二氧化硅的含量應(yīng)大于75%。
磨料用砂：粒磨圓度好，無棱角，粒度0.8-1.5mm，SiO2>98%，Al2O3<0.72%，F(xiàn)e2O3<0.18%。
化學(xué)工業(yè)清除銹噴砂：要求SiO2>99.6%，Al2O3<0.18%，F(xiàn)e2O3<0.02%，粒度50~70目，粒形為球形，莫氏硬7。
3、超硬材料
目前我國工業(yè)生產(chǎn)的碳化硅分為黑色碳化硅和綠色碳化硅兩種。
黑碳化硅是以石英砂，石油焦和優(yōu)質(zhì)硅石為主要原料，通過電阻爐高溫冶煉而成。綠碳化硅是以石油焦和優(yōu)質(zhì)硅石為主要原料，添加食鹽作為添加劑，通過電阻爐高溫冶煉而成。
4、化工行業(yè)
在化學(xué)用品加工領(lǐng)域，石英砂是生產(chǎn)硅酸鉀、硅酸鈉和各種形態(tài)二氧化硅的主要原料。
生產(chǎn)硅酸鈉對石英砂要求純度較高，至少達(dá)到容器玻璃級石英砂標(biāo)準(zhǔn)，比如鐵（Fe2O3）小于0.03%，重礦物含量應(yīng)小于5×10-6，不過其對Al2O3和CaO要求比較高，其含量均要小于0.1%，有些情況下，要求更高，其含量各為0.01%-0.02%。
隨著高科技及電子工業(yè)的迅速發(fā)展，半導(dǎo)體硅、沉淀二氧化硅、氣相二氧化硅等需求也越來越多，其純度的要求也越來越高，如Na、Al、Mg、Cu、Ca、Mn、Ti、Cr、Cl的含量應(yīng)小于0.1×10-6，Th和U應(yīng)小于0.1×10-9。
二氧化硅生產(chǎn)方法主要分為火法和濕法，兩者都是以石英砂為原料，但生產(chǎn)工藝卻不同�；鸱ㄊ且允⑸盀樵�，先還原成金屬硅，再與氯化氫產(chǎn)出四氯化硅，四氯化硅高溫水解，產(chǎn)出氣相二氧化硅。濕法是以石英砂為原料，先生產(chǎn)出硅酸鈉，在與酸反應(yīng)，產(chǎn)出沉底二氧化硅或者膠體二氧化硅。
化工領(lǐng)域所用石英砂量比玻璃業(yè)要少，但硅酸鈉和二氧化硅的應(yīng)用是十分廣泛的，因此今后的需求將不斷增長。各種形態(tài)的二氧化硅及其延續(xù)產(chǎn)品硅烷、硅酮等需求的上升，對石英砂的需求將更多，為石英砂這類大宗非金屬礦的精細(xì)加工和增值開辟廣闊前景。
5、填料領(lǐng)域
（1）塑料
石英砂作塑料填料，不僅可降低塑料生產(chǎn)成本，還能提高塑料的耐候性、阻燃性和硬度等，其特性對塑料的影響是多方面的，主要特性是其粒徑、硬度、化學(xué)組成等性質(zhì)。
一般來說，石英砂顆粒粒徑越小，塑料的力學(xué)性能越好，不過粒徑越小，需要的加工成本就越高，使其均勻分散也越困難，且將消耗更多的助劑。
故石英砂顆粒粒徑的大小，據(jù)使用情況來選擇，因?qū)λ芰闲阅芤约吧a(chǎn)工藝均有影響，是在塑料生產(chǎn)中，使用石英砂填料必須考慮的重要因素。
（2）橡膠
在橡膠中添加石英砂，可大幅度提高橡膠的力學(xué)性能、增加體積、降低成本、改善加工工藝性能，且來源豐富，價(jià)格低，是淺色和彩色橡膠制品的主要填料。
在橡膠生產(chǎn)中以石英砂作為填料時(shí)，石英砂顆粒粒徑是影響填充效果的重要因素。顆粒粒徑越小，比表面積越大，表面活性就越大，與有機(jī)分子界面作用就越強(qiáng)，越有利于提高橡膠的撕裂強(qiáng)度、耐磨性、拉伸強(qiáng)度等力學(xué)性能。
但是石英砂粒徑越小，表面能也越大，粒子易凝聚使分散變得越困難，不利于填充。故橡膠生產(chǎn)中的填料粒徑大小，應(yīng)根據(jù)橡膠的性能來定。
（3）涂料
石英砂是涂料中應(yīng)用較廣泛的填料之一。由于石英砂在涂料中具有較好的遮蓋力，從而能部分替代鈦白粉等顏料，來降低漆料成本，同時(shí)對漆的光澤、儲存穩(wěn)定性的影響不大，另外石英砂能提高涂膜的牢固性，耐熱性和耐腐蝕性等。
6、水處理
水處理用石英砂要求：SiO2含量>98，密度2.55-2.65g/cm3，燒失量￡0.7%，磨減量￡3.0%，鹽酸可溶率￡3.5%，粒徑0.3-2.0mm。
7、人造石英石板材用石英砂
（1）顏色一致，透則透，白則白；紅似血，黑如墨，黃如玉等，一般一個(gè)產(chǎn)品里面不能有第二種顏色在里面；
（2）粒度組成均勻，不能有太多過粗或過細(xì)的顆粒，影響顆粒大小不均的美觀度。追求顆粒趨于顆粒狀，使板材更接近自然板材；
（3）產(chǎn)品干凈清潔度好，無粉塵；
（4）水分含量要低于0.5%。
8、陶瓷釉料
石英砂在陶瓷釉料中是形成玻璃相的主要成分，可賦予釉面高的機(jī)械強(qiáng)度、硬度、耐磨性與抗化學(xué)侵蝕性能，同時(shí)可調(diào)節(jié)釉料光亮度（光亮釉、亞光釉）和釉料溫度，石英含量和粒度對釉料性能具有重要影響。一般陶瓷釉料用石英砂要求：SiO2>98.5%，Al2O3<0.05%，粒度-200目占98%。
9、光纖用石英砂
光纖用石英原料有合成砂和天然砂之分。選擇光纖用石英砂應(yīng)考慮的主要因素如下：
（1）光衰減性降低的潛力；
（2）折射率的可控制性；
（3）形狀的可控制性；
（4）光纖的化學(xué)穩(wěn)定性和機(jī)械強(qiáng)度以及制造成本等。
光纖衰耗的降低有利于各種較長中繼距離傳輸系統(tǒng)的建設(shè)。為了保證光纖的低衰耗，對于光纖用石英砂而言，要求過渡金屬離子的含量低于10-9，但是對于不導(dǎo)光部分的外包層材料，只需保證金屬離子的擴(kuò)散不會對預(yù)制棒的芯層和內(nèi)包層產(chǎn)生影響。
我國石英資源豐富，但多數(shù)只是用于玻璃、板材、濾料等領(lǐng)域，大口徑石英管、高質(zhì)量石英棒和石英錠以及光通信使用的石英玻璃等仍需要大量進(jìn)口，高純、低羥基石英產(chǎn)品將是未來研究和大力發(fā)展的重點(diǎn)。
